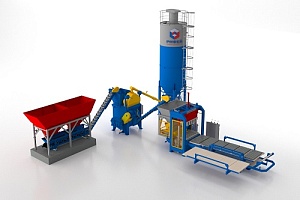

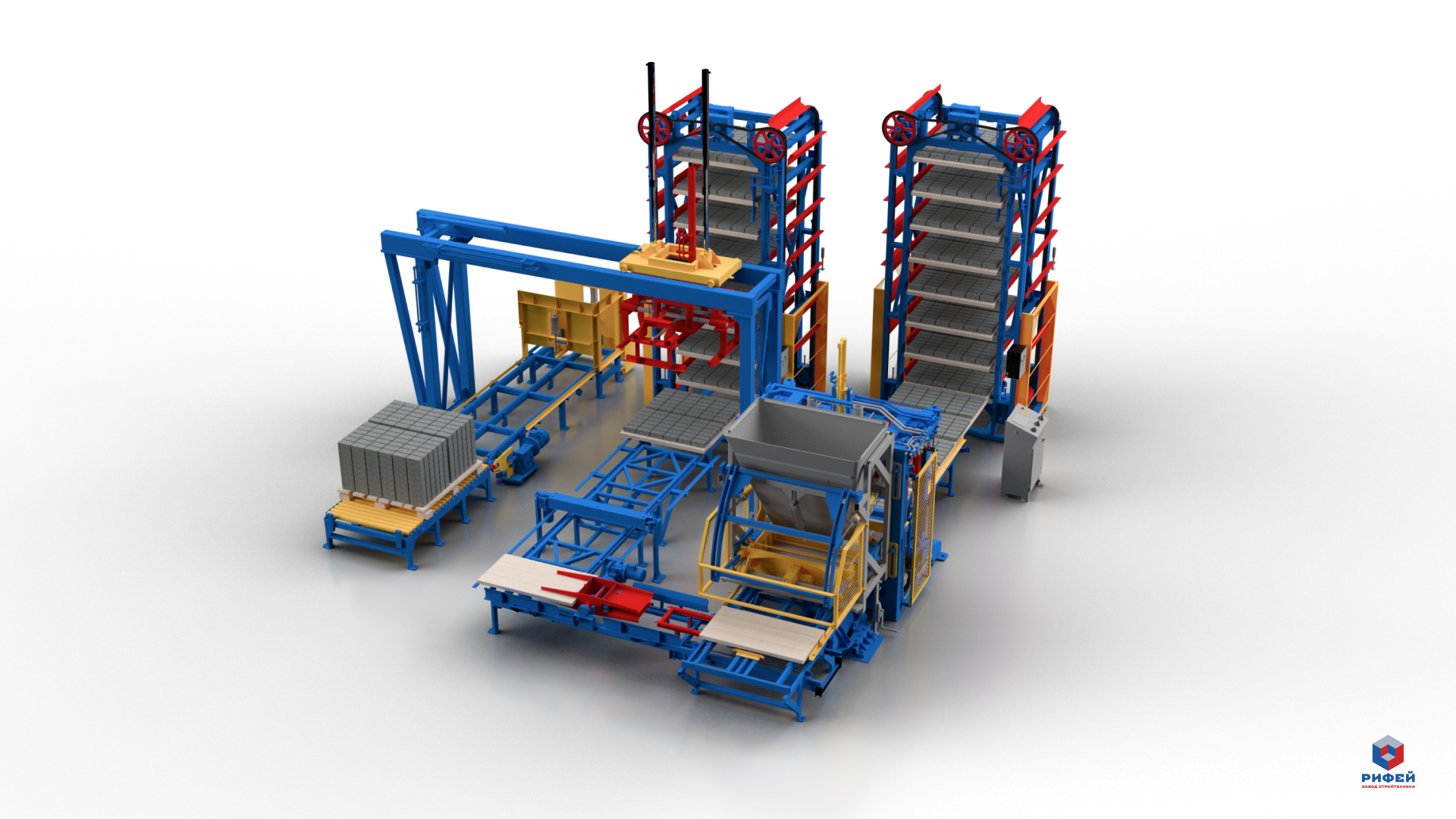

1.4 – Модуль подачи пустых поддонов;

1.5- Модуль подачи поддонов со свежеотформованными изделиями;

2.1 - 2.6 – Растворо бетонный узел (не входит в систему штабелирования и пакетирования);

3.1 – Штабелер накопитель (загрузка поддонов со свежеотформованными изделиями);

3.2 – Штабелер разгрузочный (разгрузка поддонов с готовыми изделиями);

4.1– Конвейер разгрузки поддонов;

4.3 – Модуль кантования поддонов;

5.1– Пакетировщик (узел для перекладывания готовых изделий на паллет);

5.2 – Обмотчик паллет (опция);

5.3 – Конвейер паллет;

6.1 – Пульт управления;

7.1 – Установка насосная;

8.1 – Компрессор;

10 - Система пропарочных камер (не входит в систему штабелирования и пакетирования).

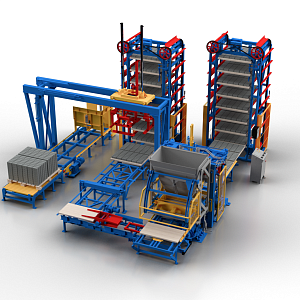

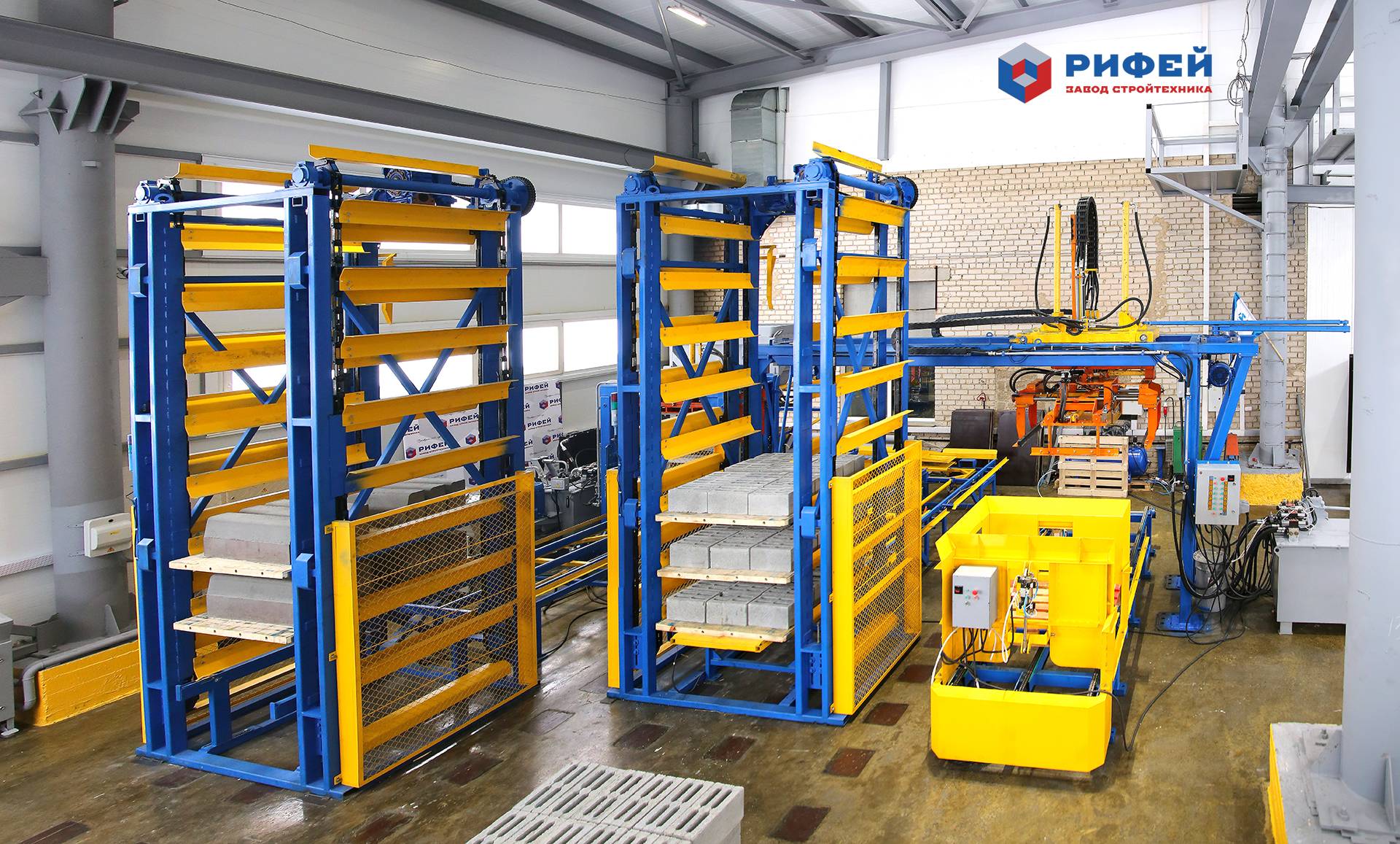

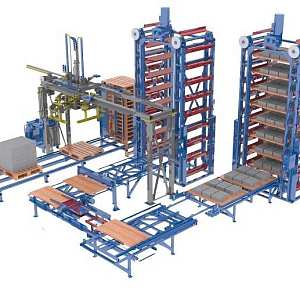

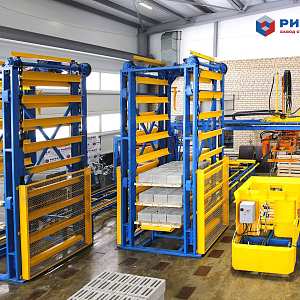

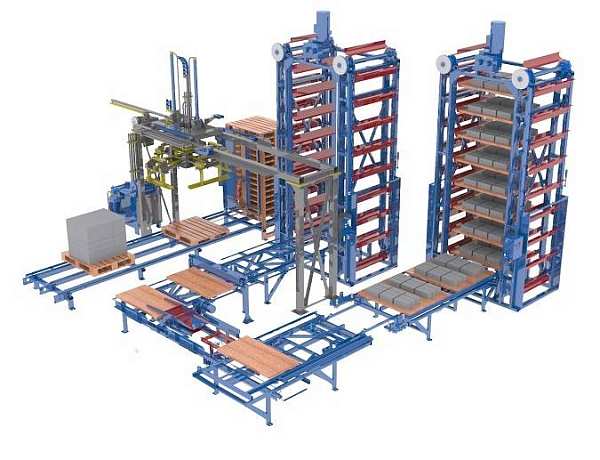

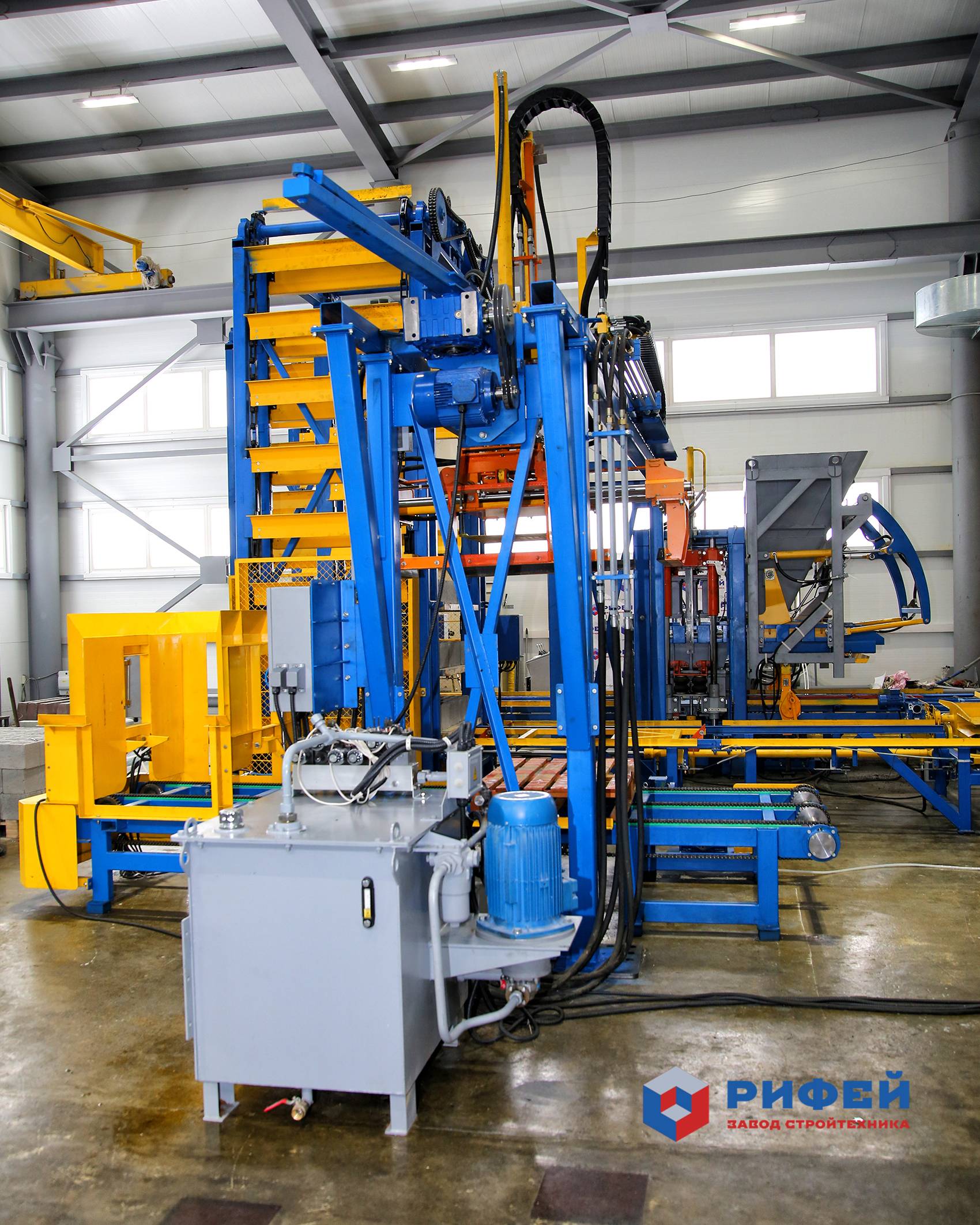

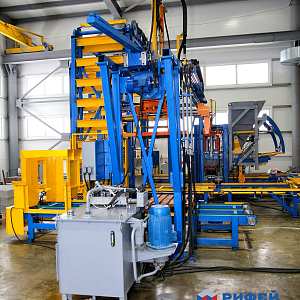

Штабелер накопитель

Штабелер служит для вертикального накопления поддонов с изделиями, выходящих из формующего блока. Происходит накопление по два поддона на уровень,

Шаг уровней штабелера – 400 мм.

Привод подъёма – электромеханический цепной.

Штабелер разгрузочный

Штабелер служит для последовательного опускания вертикальной стопки пропаренных изделий для выдачи по одному поддону на конвейер разгрузки поддонов. Конструктивно аналогичен штабелеру накопителю.

Конвейер разгрузки поддонов

Конвейер представляет собой механизм пошагового передвижения поддонов и работает совместно с штабелером разгрузки.

Привод конвейера – гидравлический.

Штабелер опускает поддон с изделиями на уровень направляющих конвейера, Гидроцилиндр передвигает поддон с полок штабелера на направляющие конвейера. Происходит опускание следующего поддона. Цикл повторяется, передний поддон толкается предыдущим.

По мере движения с поддонов снимается продукция.

Модуль кантования поддонов

Кантователь предназначен для переворачивания поддонов после каждого цикла с целью уменьшения прогиба и увеличения ресурса работы поддона. Является обязательным комплектом к конвейеру разгрузки поддонов. Кантователь обеспечивает подъем уровня перемещения поддонов для создания небольшого запаса в накопителе.

Привод кантования – электромеханический.

Привод перемещения – гидравлический.

Пакетировщик

Пакетировщик служит для съёма изделий с поддона и укладки на транспортную паллету в несколько слоёв с перекладкой на 90°.

Обмотчик (опция)

После пакетирования стопку изделий на паллете необходимо связать для предотвращения рассыпания. Для этого служит обмотчик, с помощью которого происходит обвязка стопки стретч-пленкой.

Конвейер паллет

Конвейер обеспечивает автоматическую работу пакетировщика: подаёт пустые паллеты в зону пакетирования, подает полные паллеты в зону обмотки и, далее выпускает в зону складирования.

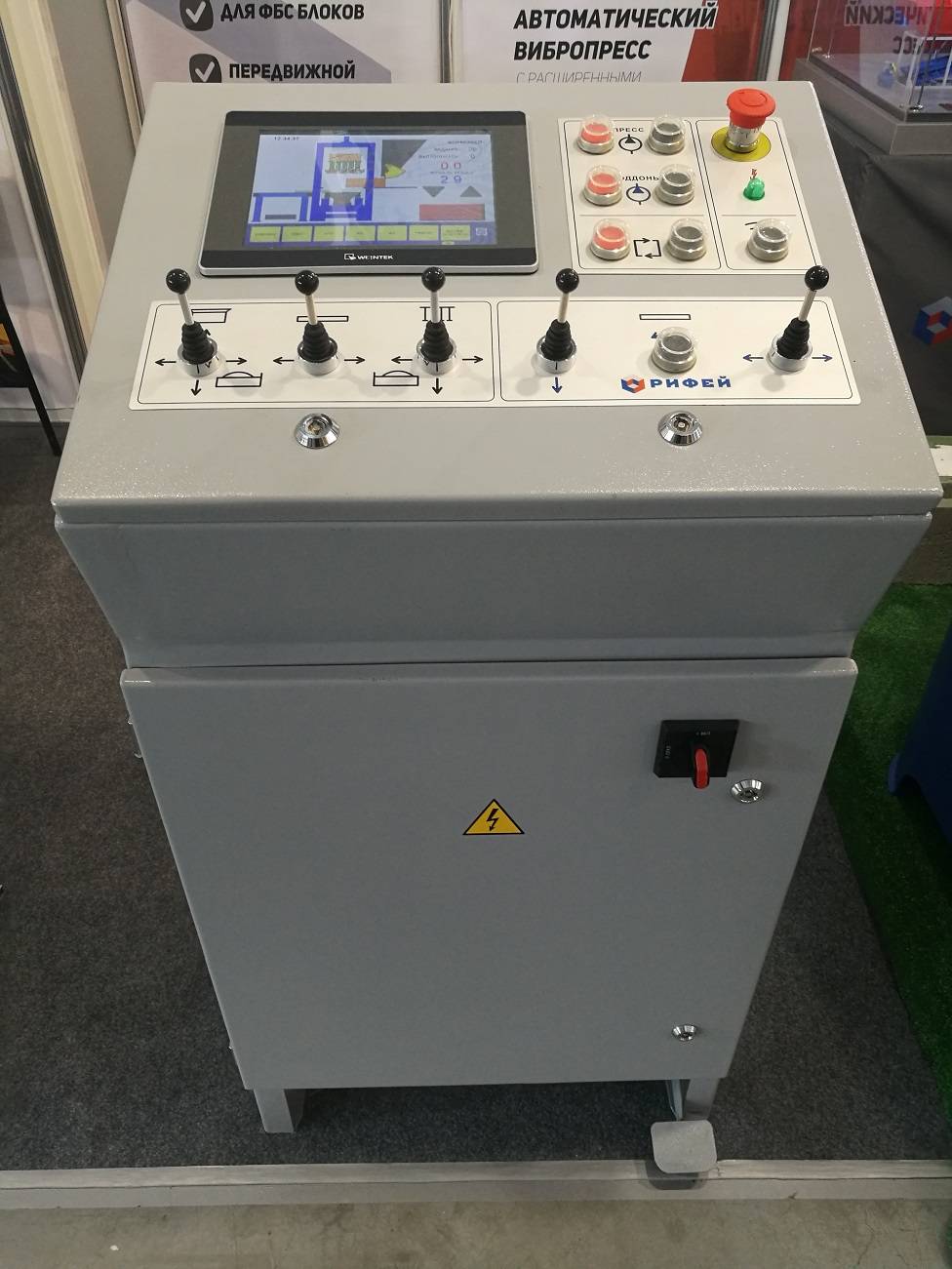

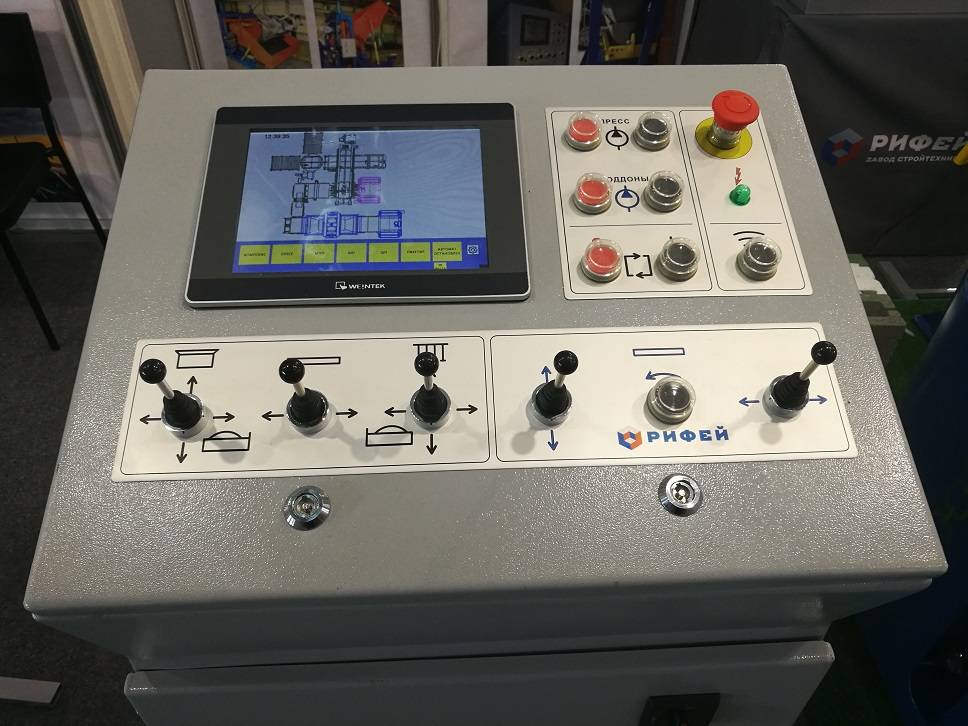

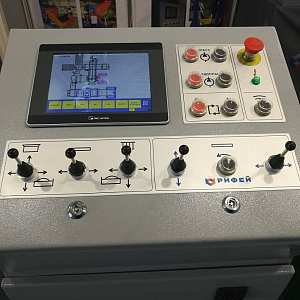

Система управления

Система управления обеспечивает работу всего комплекса в автоматическом режиме. Минимальная комплектация комплекса подразумевает один пульт управления.

Пропарочная камера (не входит в систему штабелирования и пакетирования)

В пропарочных камерах происходит накопление свежеотформованной продукции и её термовлажностная обработка. Непосредственное изготовление камер возлагается на владельца комплекса. Завод, предоставляет проект на возведение камер.
